    Kühlturmgetriebe

    Industriegetriebe zum Antrieb von Kühlturmventilatoren

    Die in Kühltürmen eingesetzten Getriebe sind auf eine gleichmäßige Kraftübertragung und zuverlässige Bewegungssteuerung ausgelegt. Sie treiben große Ventilatorsysteme effizient an, auch unter Dauerlast und wechselnden Witterungsbedingungen. Durch präzise Zahnradausrichtung und gleichmäßige Drehmomentübertragung gewährleisten diese Einheiten leisen Betrieb, stabile Leistung und längere Lebensdauer der Ausrüstung. Ihre robuste Konstruktion und das gut abgedichtete Gehäuse schützen zudem vor Feuchtigkeit und Korrosion – geeignet für den langfristigen Einsatz in Kühlanwendungen.

    Kostenvoranschlag anfragen
    Produkthandbuch
    Merkmale – Getriebe für Kühltürme
    • Abtriebswellen-Design
      1:10 Kegelwelle für präzise Ausrichtung
      Einfache Montage und Demontage der Ventilatorflügel
      Gleichmäßige Lastverteilung für stabilen Betrieb
    • Vibrationsarmes Design
      Größerer Lagerabstand an der Abtriebswelle verbessert die Stabilität und reduziert Vibrationen während des Ventilatorbetriebs
      Gleichmäßige Lastverteilung durch symmetrisch angeordnete Befestigungsschrauben, die Balance und Strukturfestigkeit unterstützen
    • Kühlleistung
      Die größere Wärmeabgabefläche und die verbesserte Luftstromabdeckung halten die Getriebetemperatur im Betrieb stabil
      Optionale Kühlschlangen können ergänzt werden, wenn das Getriebe über längere Zeit oder in Hochtemperaturumgebungen läuft
    • Geräuscharm
      Der große Zahneingriffsverhältnis sorgt für einen gleichmäßigeren Lauf der Übertragung
      Präzisionszahnräder, gefertigt nach DIN-6-Standards, reduzieren Vibrationen und Betriebsgeräusche
    • Einfache Wartung
      Über vorgebohrte Öffnungen können Verlängerungsrohre installiert werden, um Entlüftung, Öleinfüll- und Ablassöffnungen von außerhalb des Betriebsbereichs zugänglich zu machen
      Das Inspektionsfenster befindet sich oberhalb des Ölstands, sodass der interne Zahnradzustand ohne Ölablassen überprüft werden kann
      Ein patentiertes S-förmiges Entlüftungsdesign hilft, Ölaustritt zu verhindern und hält die Wartung sauber und einfach
    Schnellauswahltabelle

    Eingangsdrehzahl: 1750 rpm

    Ausgangsdrehzahl (rpm) Übersetzungsverhältnis Motorleistung (kW)
    55 75 90 110 132 160 200 250 280
    280 6.3 - - - - - - - - -
    245 7.1 - 045 045 045 - - - - -
    220 8 - 045 045 045 050 055 - - -
    195 9 - 045 045 050 050 055 060 - -
    175 10 - 045 045 050 050 055 060 065 -
    155 11.2 045 045 050 050 055 060 065 070 070
    140 12.5 045 045 050 050 055 060 065 070 075
    125 14 - 055 055 055 060 065 070 075 075
    110 16 - 055 055 055 065 070 075 075
    97 18 - 055 055 060 065 070 075

    Eingangsdrehzahl: 1160 rpm

    Ausgangsdrehzahl (rpm) Übersetzungsverhältnis Motorleistung (kW)
    55 75 90 110 132 160 200 250 280
    185 6.3 - - - - 60 60 65 65
    165 7.1 45 45 - - 60 60 65 70
    145 8 45 45 50 55 60 60 65 70
    130 9 45 50 50 55 60 65 65 75
    115 10 45 50 50 55 60 65 70 75 75
    105 11.2 50 50 55 60 65 65 75 75
    93 12.5 50 50 60 65 65 70 75
    83 14 55 55 60 65 70 70 75
    73 16 55 55 65 70 75 75
    64 18 55 60 70 70 75

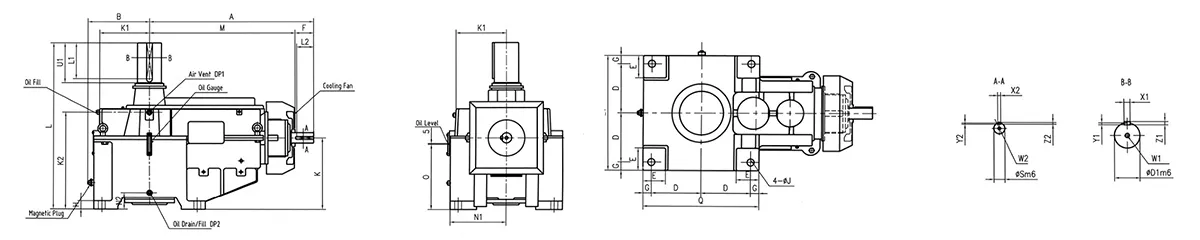

    Gesamtabmessungen (mm)

    Baugröße A B M D Q G H Mounting bolt (J) L K E Gewicht (kg) Ölfassungsvermögen （L） O
    45 725 260 645 200 470 35 38 28 (M24) 725 290 95 365 24 260
    50 794 290 714 225 530 40 40 35 (M30) 795 320 105 435 34 290
    55 794 290 714 225 530 40 40 35 (M30) 795 320 105 435 34 290
    60 865 305 750 240 560 40 45 35 (M30) 900 370 105 660 55 335
    65 946 325 831 260 600 40 45 35 (M30) 990 395 105 830 75 360
    70 965 350 850 275 650 50 52 42 (M36) 1010 415 135 960 90 375
    75 1018 370 903 295 690 50 52 42 (M36) 1045 450 135 1250 110 410
    Gesamtabmessungen
    Benötigen Sie zuverlässige Antriebslösungen für Ihre Anwendung?

    Sprechen Sie mit unseren Experten und finden Sie das Getriebe oder Untersetzungsgetriebe, das zu Ihrem System passt.

    Warum wir

    Transcyko ist spezialisiert auf die Konstruktion und Herstellung von Industriegetrieben und Untersetzungsgetrieben. Mit über 40 Jahren Erfahrung in der Getriebeherstellung liefern wir präzise Antriebslösungen für die Kunststoff-, Kautschuk-, Chemie-, Metallurgie-, Automatisierungs- und Energieindustrie. Unsere 40.000 m² großen Fertigungsanlagen in Nanjing und Taiwan ermöglichen eine Großserienproduktion von bis zu 60.000 hochpräzisen Untersetzungsgetrieben jährlich.

    • Warum wirÜber 40 Jahre Erfahrung in der Getriebeherstellung
    • Warum wirEnge Zusammenarbeit mit dem Industrial Technology Research Institute (ITRI)
    • Warum wirFortschrittliche Bearbeitungs- und Prüfausrüstung aus Deutschland und Japan
    • Warum wirZertifiziert nach ISO 9001, ISO 14001, ISO 45001 und ISO 50001
    • Warum wirLangfristige Zusammenarbeit mit globalen Distributoren

    Bei der Auswahl von Getrieben für Kühlturmventilatoren ist es wichtig, Faktoren wie Turmgröße, Luftdurchsatz und den verwendeten Ventilatortyp zu berücksichtigen. Das Getriebe muss zudem ausreichend Drehmoment liefern, um den Ventilator effizient anzutreiben – abhängig von Ventilatordurchmesser, Drehzahl und gewähltem Übersetzungsverhältnis. Umgebungsbedingungen wie Temperatur, Luftfeuchtigkeit und mögliche Einwirkung korrosiver Elemente sollten ebenfalls berücksichtigt werden. Nicht zuletzt helfen Getriebe mit einfachem und zugänglichem Wartungsdesign, Stillstandzeiten und Betriebskosten zu reduzieren.

    Um einen reibungslosen Betrieb der Getriebe zu gewährleisten, ist regelmäßige Pflege wichtig. Das Öl muss rechtzeitig gewechselt oder nachgefüllt werden, um die Zahnräder gut geschmiert zu halten und Verschleiß zu vermeiden. Es empfiehlt sich außerdem, auf ungewöhnliche Geräusche oder Vibrationen zu achten, da diese frühe Anzeichen eines Problems sein können. Die Sauberkeit des Getriebes hilft, die Ansammlung von Schmutz und Staub zu verhindern, die den Betrieb mit der Zeit beeinträchtigen kann. Zudem ist es wichtig, sicherzustellen, dass Motor, Getriebe und Ventilator ausgerichtet bleiben, damit das System reibungslos läuft und länger hält.

    Die Lebensdauer hängt von den Betriebsbedingungen und der Wartungshäufigkeit ab. Bei ordnungsgemäßer Schmierung, regelmäßigen Inspektionen und korrekter Ausrichtung kann ein hochwertiges Kühlturmgetriebe zuverlässig mehr als 10 Jahre betrieben werden.
